Устройство систем внутреннего противопожарного водопровода

Внутренний противопожарный водопровод (ВПВ) – это обязательная инженерная система, предназначенная для оперативного тушения пожаров на ранней стадии. Она играет критически важную роль в обеспечении пожарной безопасности жилых, коммерческих и промышленных зданий. В статье рассмотрим ключевые элементы ВПВ, нормативные требования и современные решения для эффективной защиты объектов.

1. Назначение и нормативная база

Система ВПВ выполняет две основные функции:

• Локализация возгорания до прибытия пожарных бригад

• Защита путей эвакуации от распространения огня

Нормативные документы, регулирующие проектирование и монтаж:

• СП 10.13130.2020 (актуализированная редакция СНиП 2.04.01-85*)

• Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

• ГОСТ Р 53278-2009 (технические требования к пожарным кранам)

2. Основные компоненты системы ВПВ

2.1. Источники водоснабжения

• Наружные сети городского водопровода (требуемое давление ≥ 0,4 МПа)

• Пожарные резервуары (для зданий высотой более 50 м или при недостаточном напоре)

• Насосные станции повышения давления

2.2. Трубопроводная сеть

1. Материалы: стальные (ВГП, электросварные) или пластиковые трубы с огнестойким покрытием

2. Схемы прокладки:

   • Кольцевая (обеспечивает бесперебойную подачу)

   • Тупиковая (допустима в зданиях до 50 м высотой)

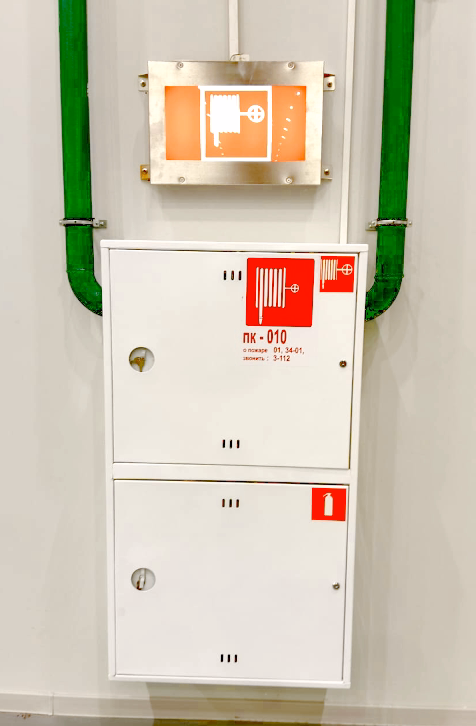

2.3. Пожарные краны (ПК)

• Места установки:

  • Лестничные клетки

  • Коридоры (шаг установки ≤ 25 м для жилых зданий)

  • Производственные цеха (≤ 40 м)

• Комплектация:

  • Рукав длиной 10-20 м

  • Пожарный ствол

  • Запорная арматура

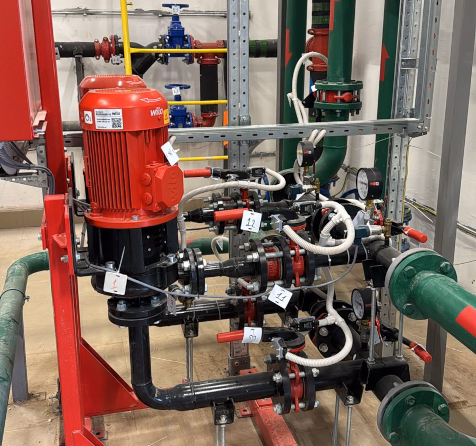

2.4. Насосное оборудование

• Основные насосы (автоматический запуск по сигналу датчиков)

• Резервные агрегаты (дублирующие)

• Жокей-насосы (для поддержания давления)

2.5. Дополнительные элементы

• Узлы управления

• Контрольно-измерительные приборы (манометры, расходомеры)

• Системы автоматического пожаротушения (в зданиях повышенной опасности)

3. Особенности проектирования

Ключевые параметры расчета:

1. Расход воды (зависит от класса здания):

   • Жилые дома: 2,5 л/с

   • Общественные здания: 5 л/с

   • Производственные объекты: до 10 л/с

2. Гидравлический расчет:

   • Обеспечение давления ≥ 0,4 МПа у самого удаленного крана

   • Учет потерь напора в трубопроводах

3. Зонирование для высотных зданий:

   • Вертикальное деление на секции (каждые 50 м)

   • Отдельные насосные группы для каждой зоны

4. Монтаж и обслуживание

Этапы монтажа:

1. Разработка проекта (согласование с МЧС)

2. Установка трубопроводов (уклон ≥ 0,01° для слива)

3. Монтаж пожарных кранов (высота 1,35 м)

4. Пуско-наладочные испытания

Регламент обслуживания:

• Ежеквартально: проверка работоспособности кранов

• Раз в полгода: гидравлические испытания

• Ежегодно: перекатка рукавов, проверка насосов

Почему выбирают профессионалов?

Качественно спроектированный и правильно смонтированный внутренний противопожарный водопровод – это гарантия безопасности людей и сохранности имущества. Современные технологии позволяют создавать надежные системы, интегрированные в общий комплекс противопожарной защиты здания.

Для обеспечения бесперебойной работы ВПВ необходимо:

• Строго соблюдать нормативные требования

• Использовать сертифицированное оборудование

• Проводить регулярное техническое обслуживание

Профессиональный подход к проектированию и монтажу противопожарных систем поможет избежать критических ситуаций и минимизировать риски при возникновении пожара.
